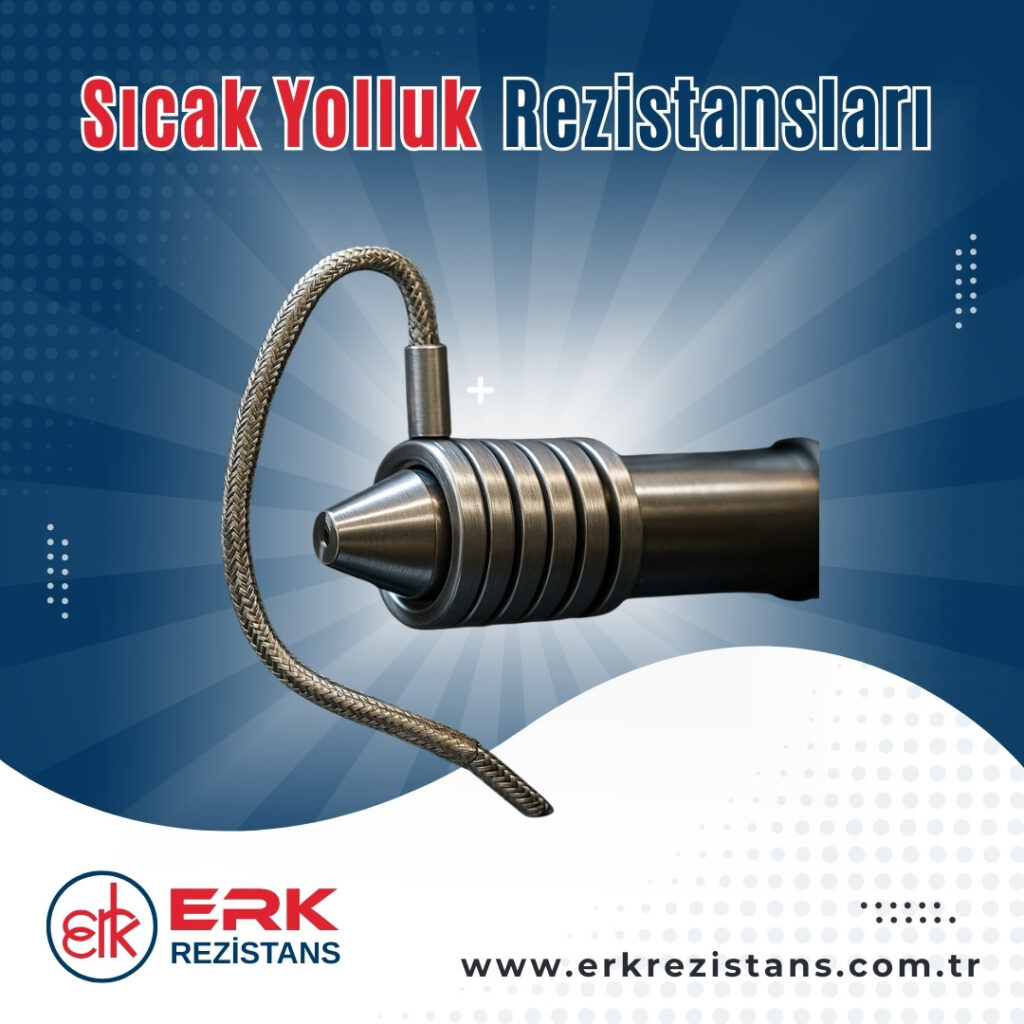

Sıcak yolluk rezistansı, nozul dış yüzeyi ve manifold kanalları boyunca homojen ısıtma sağlayan elektrikli ısıtma elemanıdır. Spiral coil nozul ısıtıcıları nozulun dış yüzeyine 360° temas edecek şekilde sarılırken, manifold tübüler ısıtıcılar frezelenmiş kanala (milled groove) sıkı oturacak formda bükülür.
Tipik yapı: NiCr rezistans teli, yüksek yoğunluklu MgO izolasyon ve paslanmaz/Incoloy gövde. Uygulamaya göre 500–650 °C aralığına kadar çalışma mümkündür. Coil kesitleri 3×3 veya 4.2×2.2 mm gibi yaygındır; manifold elemanları ise 6–10 mm çapta üretilebilir. Bu sayede sıcak-soğuk nokta farkları azalır ve malzeme yanması önlenir.
Coil nozul ısıtıcılarında NiCr tel merkezde, çevresinde yoğun MgO bulunur; dış kabuk genellikle paslanmaz çeliktir. Güç toleransı çoğu üreticide ±%10 mertebesindedir; izolasyon direnci tipik olarak ≥5 MΩ/500 V değerindedir. Manifold tübüler ısıtıcılar Incoloy kılıflı, 6–10 mm çaplı, milled slot içine sıkı geçen formda tasarlanır ve hassas büküm gerektirir. Doğru yüzey teması ile ısı köprüleri minimize edilir; zonal (dağıtılmış) watt ile giriş/çıkış bölgelerinde ısı farkı dengelenir. Uygulama sıcaklığı ve polimer türüne göre watt yoğunluğu belirlenir; PP/ABS için daha ılımlı, PA/PC için daha yüksek yoğunluk gerekebilir. Mühendislik notu: Fiziksel şablonla büküm doğrulaması (template) manifoldlarda montaj hatalarını ciddi şekilde azaltır.
Nozul ve manifold sıcaklığının doğru ölçümü için J veya K tipi termokupul kullanılır. K tipi daha geniş aralıkta stabil çalışırken, J tipi belirli kontrolörlerle uyum açısından tercih edilebilir. Termokupul ucunun konumu; ısıtıcıya çok yakın olursa aşırı okuma, uzak olursa gecikmeli tepki verebilir. Bu nedenle proses sıcaklık profiline göre konumlandırma yapılmalı ve kablo çıkışları (45°/90°) mekanik gerilmelerden korunmalıdır. Birçok coil nozul ısıtıcı entegre termokupul ile gelir; bu, kablolama ve servis kolaylığı sağlar.
Plastik enjeksiyon süreçlerinde (otomotiv iç trim, ambalaj kapakları, medikal sarf, beyaz eşya parçaları) sıcak yolluk rezistansları akışkanın nozuldan kavitelere eşit ve tekrarlanabilir akmasını sağlar. Spiral coil nozul ısıtıcıları hızlı çevrimli kapak kalıplarında ipliklenme ve yanma riskini düşürür; manifold tübüler ısıtıcılar çok kaviteli sistemlerde ağızlar arası sıcaklık sapmalarını azaltır. Kalıp geçişlerinde istikrarlı ısı profili çevrim süresini kısaltır ve enerji verimliliği kazandırır.
Nozul dış yüzeyine 360° sarım ile yüksek temas sağlar, 3×3 veya 4.2×2.2 mm kesitler yaygındır. Entegre J/K termokupul seçeneği kablolamayı sadeleştirir. Uygun sıkılıkta montaj ve doğru watt yoğunluğu, 500–650 °C aralığında dahi stabil kontrol sağlar.
Incoloy kılıflı, 6–10 mm çapta, milled groove içerisine form verilerek yerleşen elemanlardır. 8 mm fleks tübüler çözümler 300–2100 mm aralıkta stok/özel uzunlukla sunulur; sahada şekil verilebilir ve standart uç bağlantı seçenekleri bulunur.
Manifold dış yüzeyine kelepçelenen thick film ısıtıcılar; düşük profil, hızlı ısınma ve yüzey boyunca değişken ısı dağılımı tasarımına imkân tanır. Bakım için sök-tak kolaylığı sağlar. Seçim kalıp mimarisine göre yapılmalıdır.
Malzeme (PP, ABS, PA, PC), parça kütlesi ve yolluk geometrisine göre watt yoğunluğu belirlenir. Dağıtılmış watt (zonal) tasarımıyla girişe yakın bölgeler daha yüksek güçte tutulup akış istikrara kavuşturulur. Coil nozulda ID/OD toleranslar ve unheated length değerlerine dikkat edilmelidir; manifold tübülerde ise slot derinliği, büküm yarıçapları ve şablonla doğrulama kritik parametrelerdir.
Montaj öncesi yüzeylerin temizliği sağlanmalı; coil sarımı boşluksuz ve sıkı olmalıdır. Manifold tübüler ısıtıcılar fiziksel şablon ile bükülerek milled groove’a tam oturtulur; zayıf temas lokal aşırı ısınma ve erken arıza sebebidir. İlk devreye alma kademeli sıcaklık artışıyla yapılmalı; termal gevşeme sonrası bağlantılar yeniden torklanmalıdır.
Periyodik izolasyon (megger) testi, direnç ölçümü, kablo/zırh kontrolü ve yüzey karbonizasyon temizliği önerilir. Tipik arızalar: soğuk nokta, termokupul kırılması, izolasyon düşmesi, kuyruk/kablo hasarı. Kalın film çözümlerde kelepçe torku ve yüzey temizliği daha da kritiktir. Doğru güç/temas ve filtreli hammadde kullanımı servis ömrünü uzatır.
Otomotiv klips ve kılavuzları, iç kaplama detayları; ambalaj kapakları ve preformlar; medikal tek kullanımlık parçalar sıcak yollukla verimli üretilir. Çok kaviteli kalıplarda manifold tübüler ısıtıcılar sayesinde ağızlar arası sıcaklık farkı azalır, dolum dengelenir; coil nozul ısıtıcıları ipliklenme ve yanma riskini düşürür.
Yakın temaslı coil ve doğru bükümlü manifold tübüler ile ısı kayıpları düşer; kontrolör PID ayarlarının malzemeye göre optimize edilmesi enerji tüketimini azaltır. Zonal watt ve izolasyon kalitesi, çevrim süresi hedeflerine ulaşmada belirleyicidir.
Erk Rezistans; çap, boy, güç, çıkış açısı, zırh/kılıf, J/K termokupul ve zonal watt tasarımlarını projenize göre uyarlar. Manifold projelerinde şablonlu büküm ve kontrol planı ile tekrarlanabilir kalite sunar; ilk numune ve yerinde destek seçenekleri mevcuttur.
Malzeme uyumluluğu (RoHS) ve ürün güvenliği (CE) dokümantasyonunu talep edin. İzolasyon direnci ve yüksek voltaj testleri (ör. 800 V dielektrik) kalite güvence planına dahil edilmelidir.
