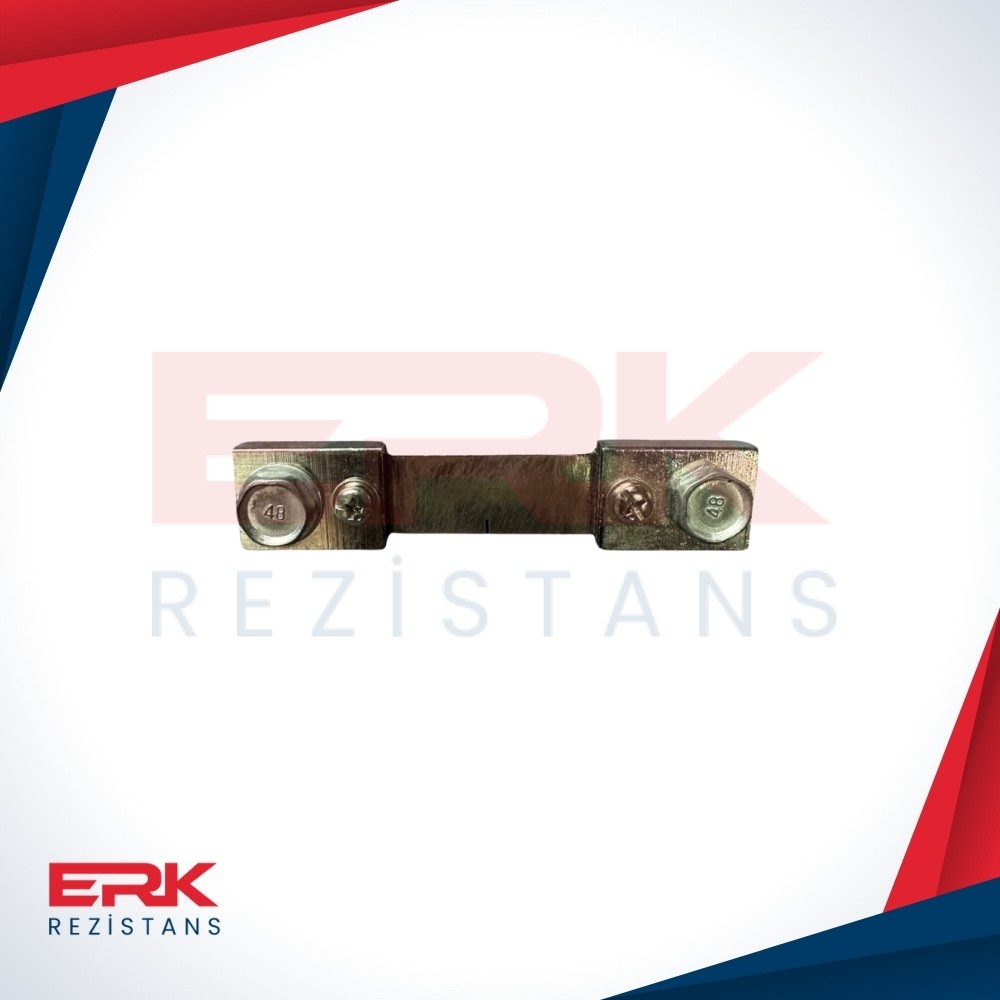

Genellikle yüksek akım uygulamalarında kullanılan ve oldukça düşük ohm değerlerine sahip olan bir direnç türüdür.
Ana devreden geçen akımın belirli bir kısmını üzerine alarak, bu akımın neden olduğu voltaj düşüşünü ölçmeye yarar. Bu voltaj düşüşü, elektriksel ölçümler yaparken, devreden geçen toplam akımın miktarını tespit etmek için kullanılır.
Şönt dirençlerinin tasarımında, materyalin ve yapısının seçimi hayati önem taşır. Bunun nedeni, bu dirençlerin yüksek akımlara maruz kalması ve bu yüksek akımların neden olduğu ısıya dayanması gerektiğidir. Bu nedenle, şönt dirençler genellikle termal olarak stabil materyallerden yapılır ve geniş bir yüzey alanına sahiptir, böylece oluşan ısıyı etkili bir şekilde dağıtabilir.
Şönt dirençler, elektronik dünyasında yaygın olarak kullanılan ve oldukça spesifik bir görevi olan özel direnç türleridir. Hassas akım ölçümleri yapmak için kullanılan bu dirençler, birçok farklı sektörde ve uygulamada kendine yer bulmuştur. Peki, şönt direncin başlıca kullanım alanları nelerdir?
Modern sanayi, makinelerin ve otomasyon sistemlerinin sürekli kontrolünü gerektirir. Şönt direnci, bu kontrol süreçlerinde elektrik akımlarını ölçmek için kullanılır.
Elektrik şebekeleri, sürekli olarak denetlenmeli ve izlenmelidir.
Modern otomobiller, birçok elektronik bileşene sahiptir ve bu bileşenlerin performansı şönt dirençleriyle izlenir.
Günlük hayatta kullandığımız birçok elektronik cihaz, akım değerlerini ölçmek için şönt direncine ihtiyaç duyar.
Bilimsel araştırmalar ve deneyler sırasında, akım değerlerinin hassas bir şekilde ölçülmesi gerekmektedir. Bu nedenle laboratuvar ortamında şönt direnci vazgeçilmez bir araçtır.
Elektroniğin derinliklerine daldığınızda, karşınıza çıkan iki temel direnç türü vardır: şönt direnç ve seri direnç. Her iki direnç türü de özel görevleri nedeniyle elektronik devrelerde hayati öneme sahiptir. Peki, bu iki direnç türü arasındaki temel farklar nelerdir? Aşağıda detaylı bir karşılaştırma bulabilirsiniz.
Şönt dirençler, elektriksel ölçüm sistemlerinde vazgeçilmez unsurlardan biridir. Bu dirençler aracılığıyla akımın neden olduğu voltaj düşüşünü ölçerek, devredeki akımı hassas bir şekilde belirlemek mümkündür. Peki, şönt direnç ölçümü nasıl yapılır? İşte bu konuda adım adım bir rehber.
Her türlü elektriksel ölçümde olduğu gibi, şönt direnç ölçümünde de güvenlik birinci önceliğiniz olmalıdır. Devreyi kapatarak ve devrede enerji olmadığından emin olarak başlayın.
Şönt direnç ölçümü için doğru cihazı seçmek esastır. Genellikle çokmetre (multimetre) kullanılarak bu ölçüm gerçekleştirilir.
Çokmetrenizi voltaj ölçüm moduna alın. Direnç üzerinden geçen akımın neden olduğu voltaj düşüşünü ölçeceksiniz.
Çokmetrenizin kırmızı probunu şönt direncin pozitif ucuna, siyah probunu ise negatif ucuna dokundurun.
Devreyi çalıştırın ve çokmetrenizin ekranda gösterdiği voltaj değerini kaydedin.
Ölçtüğünüz voltaj değerini şönt direncinizin değeriyle bölererek devredeki akımı bulabilirsiniz. Örneğin; 0.1 ohm’luk bir şönt direnç üzerinden 10 mV’lik bir voltaj düşüşü ölçtüyseniz, bu 100 mA’lik bir akımı temsil eder.

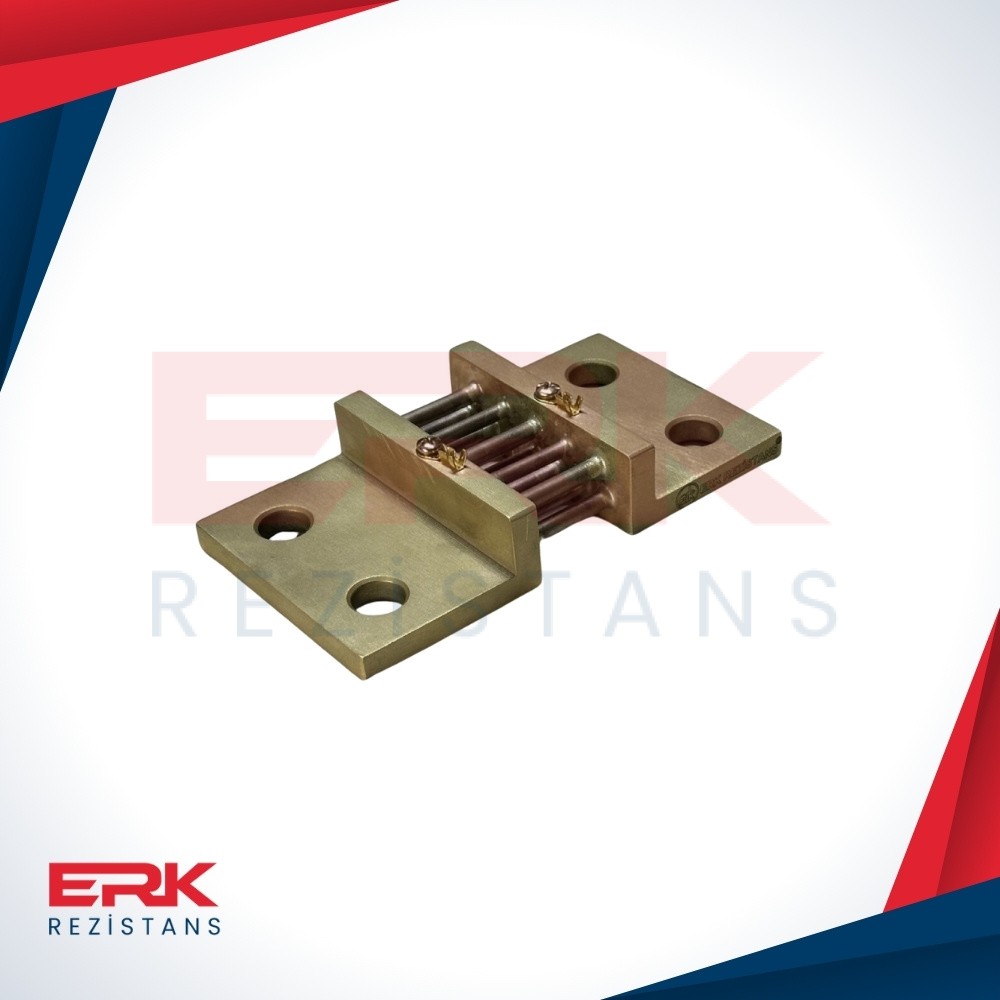

Elektrik ve elektronik dünyasında, yüksek akımların doğru bir şekilde ölçülmesi kritik bir öneme sahiptir. İşte bu noktada, yüksek akım şönt dirençleri devreye girer. Peki, bu dirençler nedir ve neden bu kadar önemlidir?
Yüksek akım şönt dirençleri, büyük akım değerlerini ölçmek için tasarlanmış, düşük ohm değerine sahip özel dirençlerdir. Genellikle devrelerde paralel olarak bağlanır ve akımın neden olduğu voltaj düşüşünü ölçerek, devreden geçen toplam akımı belirlemeye yardımcı olur.
